يمكن أن يكون اختيار حجم السلك المناسب للدوائر الكهربائية مسألة أمان. هل تعلم أن استخدام حجم السلك الخطأ قد يؤدي إلى ارتفاع درجة حرارة أو حتى مخاطر النار؟ عندما يتعلق الأمر بدائرة 50-AMP ، فإن اختيار السلك المناسب أمر بالغ الأهمية لكفاءة وسلامة.
في هذا المنشور ، سنناقش كيفية تحديد حجم السلك المناسب لدائرة 50-AMP ، بما في ذلك أفضل المواد ، وإرشادات NEC ، ونصائح السلامة التي تحتاج إلى معرفتها. استمر في القراءة للتأكد من أن الإعداد الكهربائي آمن وموثوق به!
فهم مقياس الأسلاك و ampacity
ما هو مقياس الأسلاك ولماذا يهم دائرة 50 أمبير؟
عند العمل على الأنظمة الكهربائية ، يعد اختيار حجم السلك المناسب أمرًا ضروريًا لضمان تشغيل كل شيء بسلاسة. مقياس السلك هو قياس يستخدم للإشارة إلى سمك السلك ، مما يؤثر بشكل مباشر على مقدار التيار الذي يمكن أن يحمله بأمان. بالنسبة لدائرة 50-AMP ، يعد اختيار مقياس السلك الصحيح أمرًا ضروريًا لتجنب المخاطر المحتملة مثل ارتفاع درجة الحرارة أو الحرائق.
تعريف مقياس الأسلاك ودوره في النظم الكهربائية
يتم استخدام نظام مقياس الأسلاك الأمريكية (AWG) لقياس سمك السلك. يعني رقم AWG أقل سلكًا أكثر سمكًا ، ويمكن أن تحمل الأسلاك الأكثر سمكًا تيارًا كهربائيًا أكثر. على سبيل المثال ، يكون سلك 6 AWG أكثر سمكًا من سلك 8 AWG ويمكن أن يحمل بأمان أكثر تيارًا.
عند اختيار سلك لدائرة 50-AMP ، فإنه لا يقتصر الأمر على السمك ؛ يحدد المقياس مقدار التيار الذي يمكن أن يتعامل معه السلك دون ارتفاع درجة الحرارة. يضمن المقياس الصحيح الكفاءة والسلامة ، في حين أن الخطأ يمكن أن يؤدي إلى ارتفاع درجة الحرارة أو تلف السلك ، مما يخلق موقفًا خطيرًا.
كيف يؤثر مقياس الأسلاك
يشير Ampacity إلى أقصى قدر من التيار الكهربائي الذي يمكن أن يحمله السلك بأمان. لدائرة 50-AMP ، توصي NEC (الكود الكهربائي الوطني) بسلك نحاسي 6 AWG أو سلك الألمنيوم 4 AWG. يمكن للنحاس ، كونه موصلًا أفضل ، أن يحمل تيارًا أكثر مع مقاومة أقل ، ولهذا السبب يتم استخدامه غالبًا في العديد من التطبيقات الكهربائية.
إليك نظرة سريعة على كيفية مقارنة مقاييس الأسلاك المختلفة:
| مقياس الأسلاك (AWG) | النحاس Ampacity | Aluminium Ampacity |
| 6 AWG | 50 أمبير | 40 أمبير |
| 4 AWG | 70 أمبير | 55 أمبير |
لاحظ كيف يحتاج الألمنيوم إلى مقياس أكبر لنفس أمبيرج. ذلك لأن الألومنيوم لديه مقاومة أعلى من النحاس. لذلك ، إذا كنت تستخدم سلك الألمنيوم لدائرة 50-AMP ، فإن الذهاب مع 4 AWG يضمن أنه يمكنه التعامل مع التيار بأمان.
لماذا اختيار مقياس السلك المناسب لدائرة أمبير 50 أمبير مهمة؟
يمكن أن يؤدي استخدام مقياس السلك الخاطئ إلى انخفاض الجهد أو ارتفاع درجة الحرارة أو حتى مخاطر الحريق. على سبيل المثال ، إذا كان السلك نحيفًا جدًا (رقم AWG أعلى) ، فإنه لا يمكن أن يحمل 50 أمبير ، مما يؤدي إلى تسخينه. هذه الحرارة يمكن أن تلحق الضرر بعزل السلك ، مما يزيد من خطر الحرائق الكهربائية.
على الجانب الآخر ، قد يكون اختيار سلك أكثر سمكًا من اللازم أكثر تكلفة وأصعب في العمل ، ولكنه لن يؤدي إلى ارتفاع درجة الحرارة. تعتبر آلات Suzhou Crown التلقائية للأسلاك التلقائية مثالية لضمان الاتصالات المناسبة ، خاصة عند التعامل مع الأسلاك الثقيلة.
الوجبات السريعة الرئيسية هنا: استخدام مقياس الأسلاك المناسب لدائرة 50-AMP حول تحقيق التوازن-مما يمنح السلامة ، وتجنب ارتفاع درجة الحرارة ، والحفاظ على الكفاءة في الإعداد الكهربائي الخاص بك.
اختيار حجم السلك المناسب لـ 50 أمبير
ما حجم السلك الذي يجب أن تستخدمه لدائرة 50 أمبير؟
عندما يتعلق الأمر بدوائر 50-AMP ، فإن اختيار حجم السلك المناسب أمر ضروري للأداء والسلامة. إذا كنت تستخدم سلكًا رقيقًا جدًا ، فقد يكون ارتفاع درجة الحرارة ، مما يشكل خطر حريق. من ناحية أخرى ، إذا كان السلك سميكًا جدًا ، فقد يكون مكلفًا بشكل غير ضروري ويصعب العمل معه. يضمن حجم السلك الصحيح تشغيل نظامك بأمان وكفاءة.
النحاس مقابل الألومنيوم: ما هي المواد الأسلاك الأفضل لدائرة 50 أمبير؟
عند اتخاذ قرار بين الأسلاك النحاسية والألومنيوم ، فإن كلاهما لديه إيجابيات وسلبيات تستحق النظر فيها.
سلك النحاس:
الإيجابيات: النحاس لديه توصيل أفضل ، مما يعني أنه يمكن أن يحمل المزيد من التيار دون توليد الكثير من الحرارة. هذا يجعلها خيارًا شائعًا للأسلاك السكنية والتجارية. إنه أكثر متانة ومقاومة للتآكل.
السلبيات: النحاس أغلى من الألومنيوم ، والذي يمكن أن يزيد من تكاليفك المقدمة.
سلك الألمنيوم:
PROS: الألمنيوم أكثر بأسعار معقولة من النحاس ، مما قد يجعله خيارًا جذابًا للمشاريع الحساسة للتكلفة. كما أنه خفيف الوزن ، مما يجعل التعامل معها أسهل.
سلبيات: الألومنيوم لديه مقاومة أعلى ، مما يعني أنه يتطلب مقياسًا أكبر لحمل التيار نفسه مثل النحاس. بالنسبة لدائرة 50-AMP ، ستحتاج إلى سلك الألمنيوم 4 AWG على الأقل مقارنة بـ 6 سلك نحاسي AWG .
يعتمد اختيار المادة الصحيحة على عوامل مثل الميزانية والمتانة ومتطلبات التثبيت.
أحجام الأسلاك الموصى بها لدائرة 50 أمبير
للحصول على دائرة قياسية 50-AMP ، ستحتاج عادةً إلى استخدام:
ضع في اعتبارك ، إذا كانت الدائرة تسير مسافات طويلة ، فقد تحتاج إلى زيادة حجم السلك لاستيعاب انخفاض الجهد. لركض أطول (أكثر من 100 قدم) ، قد يكون هناك ما يصل إلى 4 AWG Copper أو 2 AWG الألومنيوم ضروريًا لضمان توصيل الطاقة الفعال.

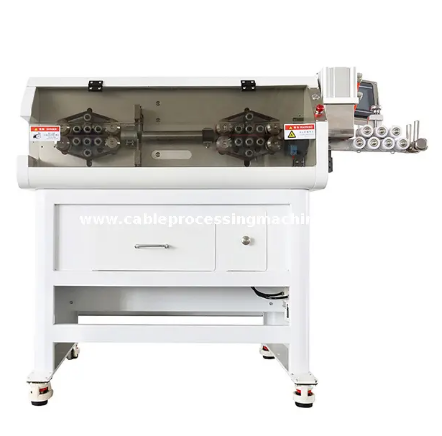

لإعداد الأسلاك الفعال ، تعد أدوات مثل آلات قطع الأسلاك أو آلات قطع الأسلاك التلقائية مثالية. تساعد هذه الآلات في ضمان قطع سلكك إلى الطول الصحيح دون أي ضرر للمادة ، مما يجعل عملية التثبيت أكثر سلاسة وأسرع.
فهم إرشادات NEC لدائرة 50 أمبير
يوفر الرمز الكهربائي الوطني (NEC) إرشادات واضحة عن حجم السلك المطلوب لمختلف الأبراج. وفقًا لـ NEC ، بالنسبة لدائرة 50-AMP ، ستحتاج:
تم تصميم هذه التوصيات لضمان أن تتمكن الدائرة من التعامل مع الحمل المتوقع بأمان ، ومنع الفشل في ارتفاع درجة الحرارة أو الفشل الكهربائي. اتباع إرشادات NEC لا يضمن فقط أن نظامك آمن ، ولكنه يساعدك أيضًا على الامتثال لرموز وأنظمة البناء المحلية.
يعد الامتثال لهذه الإرشادات ضروريًا لمنع المخاطر المحتملة والحفاظ على الكفاءة الكلية لإعدادك الكهربائي.
العوامل الرئيسية التي تؤثر على حجم السلك
ما هي العوامل التي تؤثر على حجم السلك الصحيح لدائرة أمبير 50؟
لا يتعلق اختيار حجم السلك المناسب لدائرة 50-AMP فقط باختيار رقم من الرسم البياني. يمكن أن تؤثر عدة عوامل على حجم السلك الذي تحتاجه ، مما يضمن أن نظامك آمن وفعال ويعمل بشكل صحيح.
انخفاض المسافة والجهد
عند توصيل الدائرة ، تلعب المسافة دورًا كبيرًا في حجم السلك. كلما طالت مدة السلك ، زادت المقاومة التي يواجهها. هذا يؤدي إلى انخفاض الجهد ، مما يعني أن أجهزتك الكهربائية لن تتلقى الجهد الكامل الذي يحتاجونه.
على سبيل المثال ، قد يكون تشغيل سلك 50 قدمًا على ما يرام مع 6 AWG Copper ، ولكن لمسافات أطول مثل 100 قدم أو 150 قدمًا ، ستحتاج إلى زيادة حجم السلك إلى 4 AWG أو حتى 2 AWG للتعويض عن الانخفاض في الجهد. بدون هذا التعديل ، قد تكون الأجهزة منخفضة الأداء ، أو ما هو أسوأ ، يمكن أن يسخن السلك.
يمكن أن تكون حسابات انخفاض الجهد صعبة ، ولكن بعبارات بسيطة ، فإن الصيغة هي:
انخفاض الجهد = (الحالي × المقاومة × الطول) / 1000
كقاعدة عامة ، بالنسبة للدائرة 50 AMP ، حافظ على انخفاض الجهد أقل من 3 ٪. لمسافات أطول ، من الأفضل زيادة حجم السلك لمنع ارتفاع درجة الحرارة وضمان بقاء نظامك الكهربائي فعالًا.
درجة الحرارة المحيطة وظروف التثبيت
درجة الحرارة تهم أكثر مما تعتقد. إذا كنت تقوم بتشغيل الأسلاك من خلال مناطق مثل المناطق أو الطوابق السفلية أو حتى في الهواء الطلق ، فقد تتسبب درجات الحرارة القصوى في أداء سلكك بشكل مختلف. يمكن أن تؤدي الحرارة المرتفعة إلى ارتفاع تسخين الأسلاك بشكل أسرع ، في حين أن درجات الحرارة الباردة يمكن أن تجعل السلك أكثر هشاشة وعرضة للتلف.
على سبيل المثال ، عندما يكون الأسلاك في المناطق أو الأماكن التي تصبح ساخنة في الصيف ، قد يكون من الضروري استخدام سلك أكثر سمكًا أو واحد مصنّف لدرجات حرارة أعلى. هذا هو السبب في أن سلك thhn (الذي يرمز إلى ارتفاع درجة حرارة النايلون المقاومة للحرارة) غالبًا ما يستخدم في الأسلاك السكنية-يمكنه التعامل مع درجات حرارة أعلى دون تحلل.
نصيحة الأمان: تأكد من تصنيف عزل الأسلاك للبيئة التي سيتم تثبيتها فيها. سواء كنت تستخدم XHHW (مقاومة للمياه المرتبطة بالحرارة المتشابكة) للمناطق الرطبة أو THWN للمناطق الجافة ، يمكن أن يساعد العزل الأيمن في منع المخاطر الكهربائية.
عزل الأسلاك والنوع
لا يتم إنشاء جميع الأسلاك على قدم المساواة. يلعب العزل حول السلك دورًا رئيسيًا في تحديد سلامته وقدرته. يمكن أن تؤثر أنواع العزل المختلفة على قدرة السلك على التعامل مع الظروف الحالية ودرجة الحرارة وحتى البيئة.
فيما يلي بعض أنواع عزل الأسلاك الشائعة:
thhn : مثالي للمواقع الجافة الداخلية ؛ يمكن التعامل مع درجات حرارة أعلى.
Thwn : مناسبة للبيئات الرطبة أو الرطبة.
XHHW : مثالي للظروف الرطبة ودرجات الحرارة القصوى.
يساعد فهم أنواع عزل الأسلاك في ضمان استخدام السلك المناسب لتلبية احتياجاتك المحددة. إذا كنت تقوم بتثبيت الأسلاك في المناطق المعرضة للرطوبة أو الحرارة الشديدة ، فتأكد من أن عزل السلك الخاص بك يمكنه التعامل معه ، أو قد يواجه نظامك مشكلات في الأداء.
بالإضافة إلى ذلك ، عند استخدام آلات قطع الأسلاك التلقائية في Suzhou Crown ، من السهل إعداد السلك المناسب لإعدادك ، سواء كان النحاس أو الألومنيوم ، مما يضمن تلبية معايير السلامة والأداء.
اعتبارات خاصة للتطبيقات المختلفة
هل هناك اعتبارات محددة لـ 50 دائرة أمبير في بعض التطبيقات؟
عند العمل مع دائرة 50-AMP ، من المهم أن تضع في اعتبارك أن التطبيقات المختلفة لها متطلبات فريدة. سواء كنت تسلك RV أو توصيل الأجهزة الثقيلة أو أدوات التشغيل مثل اللحامات ، فقد يتطلب كل إعداد تعديلات في حجم الأسلاك أو المواد أو المعدات لضمان السلامة والكفاءة.
الأسلاك ل RVS والمعسكر
بالنسبة إلى RVs والمعسكر ، تعد دائرة 50-AMP شائعة لأنها توفر طاقة كافية لتشغيل مكيفات الهواء والسخانات والأجهزة الثقيلة الأخرى. غالبًا ما تحتاج هذه المركبات إلى طاقة أكثر من الدوائر المنزلية النموذجية ، وهذا هو السبب في أن الحبال التي تبلغ قيمتها 50 أمبير RV مصممة للتعامل مع هذه الأحمال الأعلى.
لحجم السلك بشكل صحيح ، استخدم 6 سلك النحاس AWG أو 4 سلك AWG من الألومنيوم. هذا يضمن أن السلك يمكنه التعامل مع متطلبات الطاقة دون ارتفاع درجة الحرارة. بالإضافة إلى ذلك ، يمكن أن يؤدي استخدام حماة زيادة RV إلى حماية المعدات الخاصة بك من طفرات الطاقة المفاجئة ، مما يضمن تشغيل آمن أثناء الطريق.
عندما يكون الأسلاك ل RVS ، من المهم أيضًا أن تتذكر العوامل البيئية - سواء كنت في منطقة ساخنة أو بيئة رطبة أو موقعًا معرضًا لارتفاع الطاقة ، يجب تصنيف عزل الأسلاك لهذه الظروف. يمكن أن تجعل مجموعات الأسلاك المتخصصة RV ، المتوفرة من علامات تجارية مثل Suzhou Crown ، إعداد الأسلاك أسهل وأكثر أمانًا.
الأسلاك للأجهزة الثقيلة: مواقد كهربائية ، مجففات ، وأكثر من ذلك
عندما تكون الأسلاك للأجهزة ذات الطاقة العالية مثل المواقد الكهربائية أو المجففات أو سخانات المياه ، غالبًا ما تكون هناك حاجة إلى دائرة 50-AMP لضمان عمل الأجهزة بأمان دون زيادة التحميل للنظام. عادةً ما تستمد هذه الأجهزة الكثير من الطاقة ، خاصة عند البدء ، لذلك قد تكون الأسلاك الخاصة بالأجهزة ضرورية.
على سبيل المثال ، على الرغم من أنه يمكنك استخدام 6 سلك النحاس AWG لدائرة 50-AMP قياسية ، فقد تحتاج بعض الأجهزة إلى تعديلات بناءً على متطلبات الطاقة وموقعها. إذا كان الجهاز بعيدًا عن اللوحة الكهربائية ، فقد تحتاج إلى سلك أكبر للتعويض عن انخفاض الجهد فوق المسافة.
قد تتضمن حلول الأسلاك المخصصة استخدام عزل الأسلاك المقاوم للحرارة أو سلك قياس أكثر سمكًا لمسافات أطول. إن ضمان تصنيف السلك لسحب الطاقة العالية ويمكن أن يساعد العزل المناسب في تجنب المخاطر مثل ارتفاع درجة الحرارة ومخاطر الحرائق.
أدوات اللحام والطاقة: فهم متطلبات السلطة
يمكن أن يكون لحاملي وأدوات الطاقة ، مثل تلك المستخدمة في ورش العمل أو الإعدادات الصناعية ، متطلبات طاقة فريدة. غالبًا ما يتطلب لحام 50-AMP حجم سلك أكبر ، اعتمادًا على المدة التي يتم فيها تشغيل الأسلاك ونوع اللحام الذي يتم القيام به. بالنسبة لدوائر اللحام ، يتم استخدام 6 سلك AWG من النحاس أو 4 AWG من الألومنيوم ، ولكن قد تحتاج إلى ضبط بناءً على سحب AMP الخاص بالأداة المحددة.
تشمل نصائح تحجيم الأسلاك الإضافية حساب دورة عمل اللحام - سواء كان سيتم استخدامه في رشقات قصيرة أو تشغيل مستمر. بالنسبة للدوائر لمسافات طويلة ، قم بتزييف السلك لمنع انخفاض الجهد والتأكد من توصيل الطاقة الكافية إلى اللحام للتشغيل الآمن.
في هذه التطبيقات ، تصبح جودة السلك ونوع العزل أكثر أهمية. يمكن أن يؤدي استخدام أسلاك متخصصة مثل XHHW لبيئات الحرارة العالية أو THWN للظروف الرطبة إلى التأكد من أن الدائرة آمنة وفعالة. يمكن للأدوات المتخصصة مثل آلات جرسم الأسلاك التلقائية في Suzhou Crown أيضًا أن تساعد في ضمان الاتصالات المناسبة للأدوات والمعدات ذات الطاقة العالية.
الأخطاء الشائعة التي يجب تجنبها عند الأسلاك لمدة 50 أمبير
ما هي الأخطاء الشائعة التي يرتكبها الناس عند اختيار حجم سلك 50 أمبير؟
عند العمل على دائرة مكونة من 50 عامًا ، من السهل ارتكاب أخطاء قد تؤدي إلى مخاطر سلامة خطيرة. فيما يلي بعض الأخطاء الأكثر شيوعًا التي يرتكبها الناس عند اختيار سلك لدائرة 50-AMP وكيفية تجنبها.
باستخدام المقياس الخاطئ أو المواد
أحد أكبر الأخطاء هو استخدام سلك مقياس أصغر مما هو مطلوب. سلك رفيع جدًا لا يمكن أن يحمل التيار اللازم وسخت الحرارة ، مما قد يؤدي إلى حرائق كهربائية. إذا كنت توصيل دائرة 50-AMP ، يوصى 6 AWG النحاس أو 4 AWG الألومنيوم. استخدام أي شيء أصغر ، مثل 8 AWG ، لن يعمل لمدة 50 أمبير.
خطأ آخر هو عدم تحجيم سلك الألمنيوم بشكل صحيح. الألومنيوم أكثر بأسعار معقولة من النحاس ولكن لديه مقاومة أعلى. هذا يعني أنك بحاجة إلى مقياس أكبر للتعامل مع نفس التيار. بالنسبة لدائرة 50-AMP ، هناك حاجة إلى 4 AWG الألومنيوم لحمل التيار بأمان ، بينما يعمل 6 AWG Copper بشكل جيد.
لا تفكر في انخفاض الجهد
عندما لا تفسر انخفاض الجهد ، فقد تواجه مشكلات في الأداء. يحدث انخفاض الجهد عندما يفقد التيار الكهربائي الطاقة أثناء سفره عبر السلك ، وخاصة على مسافات طويلة. إذا لم يكن السلك كبيرًا بما يكفي للتعويض ، فقد لا تحصل أجهزتك أو أجهزتك على الجهد المناسب الذي يحتاجونه.
على سبيل المثال ، إذا كانت الدائرة الخاصة بك أطول من 100 قدم ، فقد لا يكون استخدام 6 سلك نحاسي AWG كافيًا. لتجنب ذلك ، يجب عليك زيادة حجم السلك إلى 4 AWG أو حتى 2 AWG للحفاظ على الجهد المناسب. هذا يضمن أن جميع الأجهزة الموجودة على الدائرة تعمل بسلاسة دون خطر حدوث ضرر أو ارتفاع درجة الحرارة.
تجاهل الرموز الكهربائية المحلية
الأسلاك الكهربائية لا تتعلق فقط باختيار المواد والحجم المناسبين. إنه أيضًا عن الامتثال. كثير من الناس يتجاهلون رموز البناء المحلية أو يفترضون أن إرشادات NEC هي كل ما يحتاجون إلى متابعته. يمكن أن تختلف الرموز المحلية ، ويمكن أن تؤدي الفشل في متابعتها إلى غرامات أو إصلاحات أو حتى مشكلات عند بيع عقار.
تحقق دائمًا من كل من الرمز الكهربائي الوطني (NEC) ورموز البناء المحلية قبل بدء مشروع الأسلاك الخاص بك. توفر هذه الرموز معلومات حيوية ، وضمان أن تكون أسلاكك آمنة وتلبية المتطلبات القانونية. لا يمكن للامتثال أن يعرض السلامة للخطر فحسب ، بل أيضًا تأخير البناء أو التجديدات.
كيفية حساب حجم السلك لدائرة 50 أمبير: دليل خطوة بخطوة
عند توصيل دائرة 50-AMP ، يعد حساب حجم السلك الصحيح أمرًا ضروريًا لتجنب ارتفاع درجة الحرارة ، وانخفاض الجهد ، والمخاطر المحتملة. إليك دليل بسيط خطوة بخطوة لمساعدتك في تحديد حجم السلك المناسب لإعدادك.
الخطوة 1: قياس طول السلك
الخطوة الأولى في حساب حجم السلك الصحيح هي قياس الطول الكلي لتشغيل السلك . ابدأ من مصدر الطاقة (عادةً لوحة الكسارة الخاصة بك) إلى الجهاز النهائي (مثل الأجهزة أو المخرج). هذا أمر بالغ الأهمية لأنه كلما طالت الأسلاك ، زادت المقاومة التي لديها ، والتي يمكن أن تؤثر على الجهد والتيار.
على سبيل المثال ، إذا كان تشغيل الدائرة الخاص بك هو 100 قدم من لوحة الكسارة إلى الجهاز ، فستحتاج إلى حساب هذه المسافة الإضافية عند اختيار حجم السلك.
الخطوة 2: حساب انخفاض الجهد
بمجرد أن يكون لديك طول تشغيل السلك ، فإن الخطوة التالية هي حساب انخفاض الجهد . كلما طالت السلك ، يضيع الجهد على المسافة ، خاصة إذا كان السلك صغيرًا جدًا. لضمان تلقي أجهزتك الجهد الصحيح ، نحتاج إلى تعويض انخفاض الجهد.
فيما يلي الصيغة لحساب انخفاض الجهد :
vd = 1.73 × k × l × i
VD = انخفاض الجهد (في فولت)
K = مقاومة السلك (يعتمد على مادة السلك)
L = طول اتجاه واحد للدائرة (بالأقدام)
أنا = الحالي (في أمبير)
بالنسبة لدائرة 50-AMP ، يمكنك استخدام هذه الصيغة لتحديد مقدار انخفاض الجهد يحدث في أطوال الأسلاك المختلفة. بشكل عام ، بالنسبة لأكثر من 100 قدم ، قد تحتاج إلى زيادة حجم سلكك لتجنب انخفاض الجهد المفرط.
على سبيل المثال ، إذا كان لديك تشغيل 100 قدم مع حمولة 50-AMP ، فقد تحتاج إلى استخدام 4 سلك النحاس AWG بدلاً من 6 AWG للحفاظ على الجهد المناسب.
الخطوة 3: استخدم مخطط مقياس السلك الأيمن لدائرة 50 أمبير
بعد النظر في طول انخفاض الطول والجهد ، حان الوقت لاختيار حجم السلك الصحيح. تعتبر المخططات AWG (مقياس الأسلاك الأمريكية) أداة رائعة لتحديد مقياس السلك المناسب لإعدادك المحدد. إليك مرجعًا أساسيًا لدائرة 50-AMP:
| نوع السلك | الموصى | بها الاستخدام |
| نحاس | 6 AWG | دائرة 8 أمبير القياسية (أقل من 100 قدم) |
| الألومنيوم | 4 AWG | دائرة 8 أمبير القياسية (أقل من 100 قدم) |
إذا كانت المسافة أكبر من 100 قدم ، راجع المخطط واختر حجم سلك أكبر لتجنب انخفاض الجهد المفرط.
لإعداد الأسلاك الأسهل والأكثر دقة ، يمكن أن تساعدك أدوات سوزشو كراون في سلك سلك الأسلاك في الحصول على الطول الدقيق وتقليل الأخطاء المحتملة أثناء التثبيت. تضمن هذه الآلات الدقة في قطع الأسلاك وتجريدها ، وهو أمر مفيد بشكل خاص للتركيبات واسعة النطاق أو المعقدة.
ضمان السلامة والكفاءة في 50 منشآت دائرة أمبير
كيفية تجنب ارتفاع درجة الحرارة ومخاطر النار
يعد استخدام حجم السلك الخطأ سببًا رئيسيًا للارتفاع في النظم الكهربائية. إذا كان السلك صغيرًا جدًا بالنسبة لكمية التيار التي يحملها ، فسيؤدي ذلك إلى تسخينها ، وقد يؤدي ذلك إلى عزل ذائب أو دوائر قصيرة أو حتى حرائق. بالنسبة لدائرة 50-AMP ، تأكد من استخدام 6 سلك النحاس AWG أو 4 سلك الألمنيوم AWG لتجنب هذا الخطر.
إحدى الطرق البسيطة لمنع ارتفاع درجة الحرارة هي ضمان حجم السلك بشكل صحيح للحمل والمسافة. إذا كان السلك طويلًا جدًا ، يزداد انخفاض الجهد ، وهناك حاجة إلى مزيد من التيار لتشغيل المعدات الخاصة بك. هذا يمكن أن يحمل السلك ويسبب ارتفاع درجة الحرارة. بالنسبة للركض الطويل ، يعد زيادة حجم السلك ضروريًا للحفاظ على تشغيل آمن وفعال.
الصيانة العادية ضرورية أيضا. تحقق من ارتداء البلى المرئي ، مثل العزل المتوترة أو الأسلاك المكشوفة. إذا اكتشفت أي ضرر ، استبدل السلك فورًا لمنع المخاطر. يمكن أن يساعدك استخدام مختبري تسخير الأسلاك في Suzhou Crown في تحديد أي نقاط ضعف في السلك قبل أن يتحولوا إلى مشاكل.
صيانة وتفتيش منتظمة لدائرة 50 أمبير
تتحلل الأسلاك بمرور الوقت ، ومن المهم فحص دوائرك الخمسين AMP بانتظام. تساعد عمليات التفتيش المتكررة في القبض على أي مشاكل مثل انهيار العزل أو تلف القوارض أو الاتصالات الفضفاضة. بدون فحوصات منتظمة ، يمكن أن تتصاعد المشكلات البسيطة إلى مخاطر كبيرة ، لذلك اجعل فحص دوائرك روتينًا.
تساعدك اختبار تسخير الأسلاك وأدوات الصيانة المماثلة على تتبع حالة السلك. هذه الأدوات اختبار المقاومة والجهد وعوامل أخرى لضمان أن الدائرة لا تزال تعمل بكفاءة. من الحكمة أيضًا التحقق من وجود نقاط حرارة على طول السلك ، حيث يمكن أن تشير إلى وجود حمولة زائدة أو رديئة.
استخدام قواطع الدوائر وحماية
يعد تثبيت قاطع دائرة 50 أمبير أمرًا ضروريًا لحماية نظامك الكهربائي. يعمل Breaker كمفتاح أمان ، ويغلق الطاقة تلقائيًا إذا كانت الدائرة مثقلة ، مما يساعد على منع الحرائق أو تلف الأجهزة. بدون كسر مصنف بشكل صحيح ، يزداد خطر الحرائق الكهربائية بشكل كبير.
بالإضافة إلى Breakers ، تعد حماة الطفرة ميزة أمان ممتازة للمعدات الحساسة. تحمي هذه الأجهزة أجهزتك وأجهزتك من عواصف الطاقة المفاجئة ، والتي يمكن أن تحدث أثناء العواصف أو تقلبات الطاقة. تعتبر حماة الطفرة مفيدة بشكل خاص عند العمل مع الإلكترونيات أو الآلات باهظة الثمن ، مما يضمن حماية من المسامير الكهربائية غير المتوقعة.
الخلاصة: اختيار حجم السلك المناسب لدائرة 50 أمبير
يعد اختيار حجم السلك المناسب لدائرة 50-AMP ضرورية للسلامة والكفاءة. تذكر استخدام 6 سلك AWG النحاسي أو 4 سلك الألمنيوم AWG والنظر في عوامل مثل انخفاض الجهد والمسافة. إذا لم تكن متأكدًا من التثبيت أو التحجيم ، استشر كهربائيًا دائمًا. للتثبيت الأسهل والأمان ، فكر في استخدام أدوات معالجة الأسلاك الموثوقة مثل قطع آلات القطع والتجريد لتحسين الكفاءة والدقة.
الأسئلة الشائعة حوالي 50 أمبير حجم سلك
س: هل سيحمل سلك 6 amps 6 أمبير؟
ج: نعم ، 6 سلك النحاس المقياس يكفي لمعظم الدوائر 50-AMP ويمكنه التعامل بأمان التيار للمسافات القصيرة.
س: هل يمكنني استخدام سلك قياس 8 ل 50 أمبير؟
ج: لا ، سلك المقياس 8 صغير جدًا بالنسبة لدائرة 50-AMP. يمكن أن يسخن ، مما يسبب أضرارًا للسلك وربما يؤدي إلى مخاطر الحريق.
س: ما حجم سلك 50 أمبير الفرعي؟
ج: بالنسبة للوحة الفرعية 50-AMP ، استخدم 6 سلك النحاس AWG أو 4 سلك AWG من الألومنيوم لضمان توصيل الطاقة الآمن والفعال.
س: إلى أي مدى يمكن أن يحمل سلك المقياس 6 50 أمبير؟
A: 6 سلك المقياس يمكن أن يحمل 50 أمبير لمسافات تصل إلى 100 قدم . لمسافات أطول ، ستحتاج إلى حجم سلك أكبر لمنع انخفاض الجهد.
